光纤旋转接头

参数 GX-1GA、GX-1GA03 GX-1GA02 GX-4G01
工作波长 850nm、1300nm/1550nm
光纤传输模式 单模、多模
插入损耗
单模≤4dB
多模≤2dB
单模≤6dB
多模≤4dB
插入损耗旋转变化量
单模≤2dB
多模≤1dB
单模≤3dB
多模≤1.5dB
串音
转速 1000rpm 100rpm
机械寿命 1亿转 1000000转
工作温度 -40℃~+80℃ -20℃~+65℃
封装形式 Φ2、Φ0.9光纤输出 Φ5野战光缆 Φ2、Φ3光纤输出
插头形式 FC、SC或按用户要求提供


光纤旋转连接器:

1.是一种在旋转光缆连接中接通光信号的光缆连接器,常用的有1芯、4芯两种,接通的光纤有单模和多模两种。

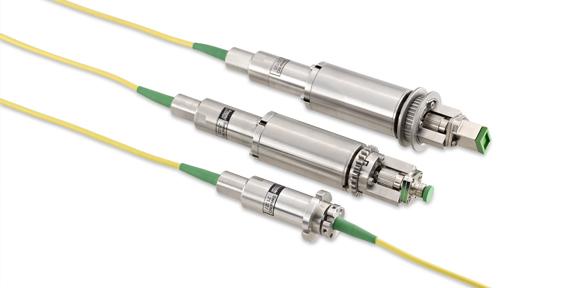

2. GX-1GA和GX-1GA03单芯光纤旋转连接器体积小、重量轻,它能保证器件围绕光纤旋转时光信号不中断,两端为纤封装,有极地的插入损耗,无传输盲点。

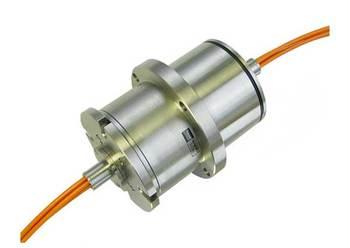

3. GX-4G01光纤旋转连接器有2~4光纤通道,他能保证器件围绕机械轴旋转时光信号不中断,并具有很高的串扰特性,无传输盲点。不锈钢结构和陶瓷球轴承器件更坚实、精确、稳定。
4. GX-4G02单芯光纤旋转连接器适用于长期室外旋转连接,耐恶劣环境,它能保证器件围绕光纤旋转时光信号不中断,两端尾纤封装,有极底的插入损耗,无传输盲点。


用途:

1. 光旋转的通信系统;2. 雷达;3. 高空气球;4. 高速摄像机
